SPS-18AS(圧力スイッチ)
外装に堅牢なアルミダイカストのカバ－を用い防塵構造で、従来の圧力スイッチ(流体圧-電気信号変換)と異なり、流体圧力により感圧素子及びスナップアクション機構を介し、エア－バルブを動作させ、空気圧信号をコントロ－ルするものです。
この空気圧信号を利用して、大流量の空気圧作動バルブやダイヤフラムポンプ等をコントロ－ルさせますと、電気系統がまったくない為、本質的安全防爆として理想的な制御法といえます。
SPS-18F-AS2

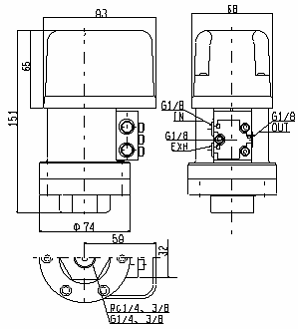

| 外形寸法 |
|---|
 SPS-18F-AS2 |

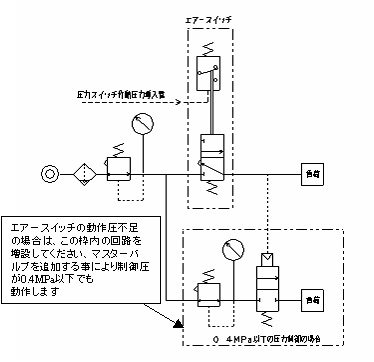

| 空気圧回路図 |
|---|
 |
| エア－スイッチ機種名 | 調整範囲 | 耐圧 | 受圧素子 | 接続方法 |
|---|---|---|---|---|
| SPS-18AS2 | 0.05～0.8MPa | 1.5MPa | 合わせベローズ | ネジ込み Rc1/4、Rc3/8。G1/4、G3/8 |
| SPS-18AS-HL | 0.02～0.3MPa | 1.0MPa | 金属ダイヤフラム | ネジ込み Rc1/4、Rc3/8。G1/4、G3/8 |
| SPS-18F-AS2 | 0.05～0.8MPa | 0.5MPa～1.5MPa | 多段ベローズ | ネジ込み Rc1/4、Rc3/8。G1/4、G3/8 |
| SPS-18AS-P5 | 20～50kPa | 0.3MPa | ゴムダイヤフラム | ネジ込み Rc1/4、Rc3/8。G1/4、G3/8 |
| SPS-18AS-F | 0.02～0.3MPa | 1.0MPa | 金属ダイヤフラム | フランジ |
| SPS-18AS-V5 | -20～-50kPa | 0.3MPa | ゴムダイヤフラム | ネジ込み Rc1/4、Rc3/8。G1/4、G3/8 |
上記圧力仕様以外の設定も数多くありますので、お問合せください。
