SPS-8WP-VR(可調整VR型圧力スイッチ)

可調整型圧力スイッチ SPS-8WP-VR 接液部 亜鉛合金ダイカスト
動作説明
ラチェット式ダイヤルを320度回して、設定値の微調整ができます。
圧力スイッチ標準仕様 単位: MPa (kg/cm²)
  下限調整範囲(圧力レンジ) 開閉圧力差 可調整範囲量 許容公差 耐圧力 標準設定
A 0.08~0.20 (0.8~2.0) 0.03~0.06 (0.3~0.6) 0.064 (0.64) ±0.01 (±0.1) 2.0 (20) 0.14-0.18 (1.4-1.8)
B 0.12~0.25 (1.2~2.5) 0.04~0.06 (0.4~0.6) 0.083 (0.83) ±0.01 (±0.1) 2.0 (20) 0.18-0.23 (1.8-2.3)
C 0.15~0.25 (1.5~2.5) 0.05~0.09 (0.5~0.9) 0.13 (1.3) ±0.01 (±0.1) 2.0 (20) 0.20-0.27 (2.0-2.7)

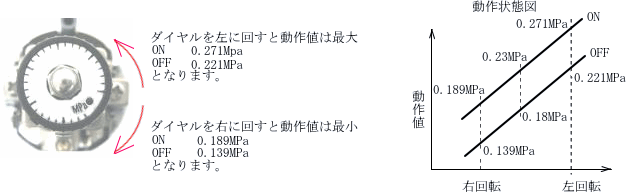

設定例
Bブロックの場合
標準設定 ON:0.23MPa OFF:0.18MPaとした場合下記となります。

圧力設定は、原則として工場設定となっております、ご注文の際は動作圧力値 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。
