SVS-1(真空スイッチ)

真空スイッチ SVS-1 接液部 亜鉛合金ダイカスト
亜鉛合金ダイカスト

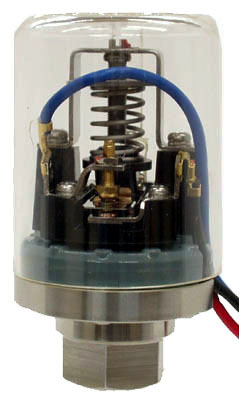

真空スイッチ SVS-1 接液部 ステンレス
ステンレス
真空スイッチ SVS-1 接液部 ステンレス VCR継手
VCR継手

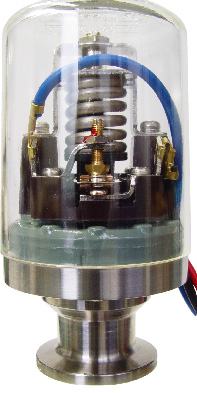

真空スイッチ SVS-1  接液部 ステンレス ヘルール継手
ヘル-ル継手
電気容量
AC 250V 2.5A DC 100V 0.5A
AC 125V 5A DC 24V 2.5A
SVS-1の外形図
主要材質
受圧部
(接液部)
亜鉛合金ダイカスト
ステンレス
真鍮
受圧素子
(接液部)
多段ベローズ
(ステンレス、リン青銅)
ステンレスベロ-ズ
カバー ポリカ-ボネ-ト
スイッチボディ フェノ-ル樹脂成形品
接点 銀、金メッキ(3μ)
スプリング ステンレス
流体 空気、ガス、油、水、他
腐食性液体、ガス等の流体には、耐蝕性ステンレス受圧部(接液部)を用意しております
接点構成、結線方法
SVS-1の結線図
結線方法
●端子①(赤)と②(青)
 真空度高くなってON
 真空度低くなってOFF
結線方法
●端子①(赤)と③(黒)
 真空度高くなってOFF
 真空度低くなってON
標準仕様 単位: kPa (mmHg)
  下限調整範囲(圧力レンジ) 開閉圧力差 許容公差 耐圧力 標準設定
A 0~-40 (0~-300) 2.7~13.3 (20~100) ±1.3 (±10) 500 (5kg/cm²) -20 - -27 (-150 - -200)
B -40~-67 (-300~-500) 6.7~40 (50~300) ±1.3 (±10) 500 (5kg/cm²) -53 - -60 (-400 - -450)
C -67~-100 (-500~-750) 6.7~50 (50~400) ±1.3 (±10) 500 (5kg/cm²) -80 - -87 (-600 - -650)

圧力設定は、原則として工場設定となっております、ご注文の際は動作真空度 (ON、OFF)及び接続口径をご指示ください。
上記、標準仕様以外の設定も数多くありますので、お問い合わせください。

注意) -96kpa(-720mmHg)から-100kPa(-750mmHg)での調整は、大気圧の変動にご注意ください。
換算式 kPa=mmHg×0.133

標準仕様の見方

ON:-20kPa OFF:-27kPaの場合、開閉圧力差は27-20=7kPaとなります。
下限調整範囲の下限とは-20kPaを言います、よって「A」ブロックとなります。

L金具

取り付けに便利なL金具を用意しております。
